12. 卷积神经网络

内容概要：

• 卷积
  • 平移不变性和局部性
  • 卷积层
  • 填充和步幅
• 多个输入和输出通道

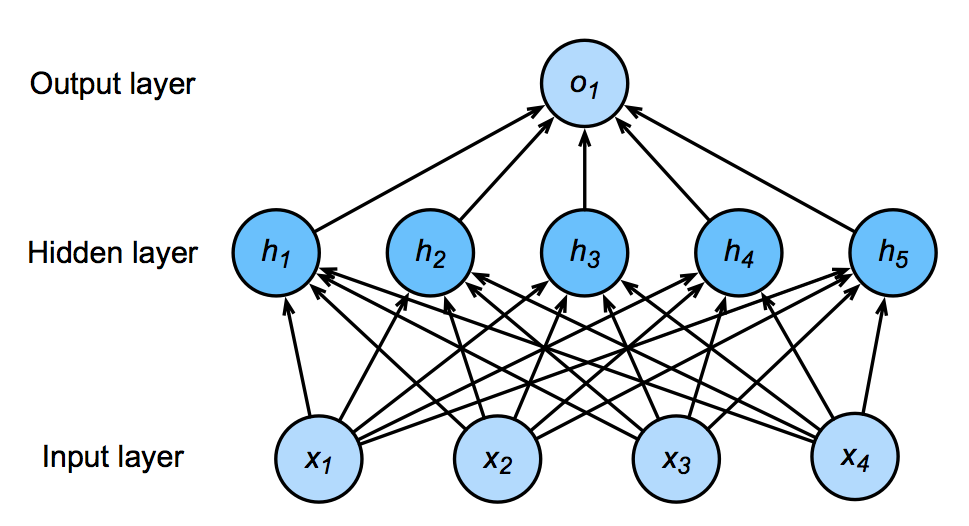

单隐含层网络(\(y=σ(Wx+b)\))

12.1卷积

卷积是一种数学运算，用于在信号处理和图像处理中提取特征。在卷积神经网络中，卷积操作用于提取输入数据中的局部特征，从而提高模型的性能。

将输入和输出变形为矩阵（宽度，高度）,将权重变形为4-D张量（h, w）到（h’, w’） \(h_{i,j}=∑_{k,l}w_i,j,k,lx_k,l=∑_{a,b}v_i,j,a,bx_i+a,j+b\)

V是W的重索引

\(v_{i,j,a,b}=w_{i,j,i+a,j+b}\)

12.1.1平移不变性和局部性

平移不变性是指模型对于输入数据的平移操作具有不变性，即模型对于输入数据的平移操作不会影响模型的输出。局部性是指模型对于输入数据的局部特征具有敏感性，即模型能够捕捉输入数据中的局部特征。

1

\(h_{i,j}=∑_{a,b}v_{i,j,a,b}x_{i+a,j+b}\)

x 的变化也导致 h 的变化,V 不应该依赖于（i，j），所以\(v_i,j,a,b=v_a,b\)

\(h_i,j=∑_{a,b}v_a,bx_{i+a,j+b}\)

2

\(h_i,j=∑_{a,b}v_{a,b}x_{i+a,j+b}\)

当评估 h(i,j) 时，我们不应该用远离 x(i, j) 的参数,外部参数 |a|,|b|>Δ 消失，v_{a,b}=0

\(h_{i,j}=∑_{a=-Δ}^{Δ}∑_{b=-Δ}^{Δ}v_{a,b}x_{i+a,j+b}\)

12.1.2卷积层

卷积层是卷积神经网络中的一个重要组成部分，它通过卷积操作提取输入数据中的局部特征。卷积层由多个卷积核组成，每个卷积核用于提取输入数据中的不同特征。

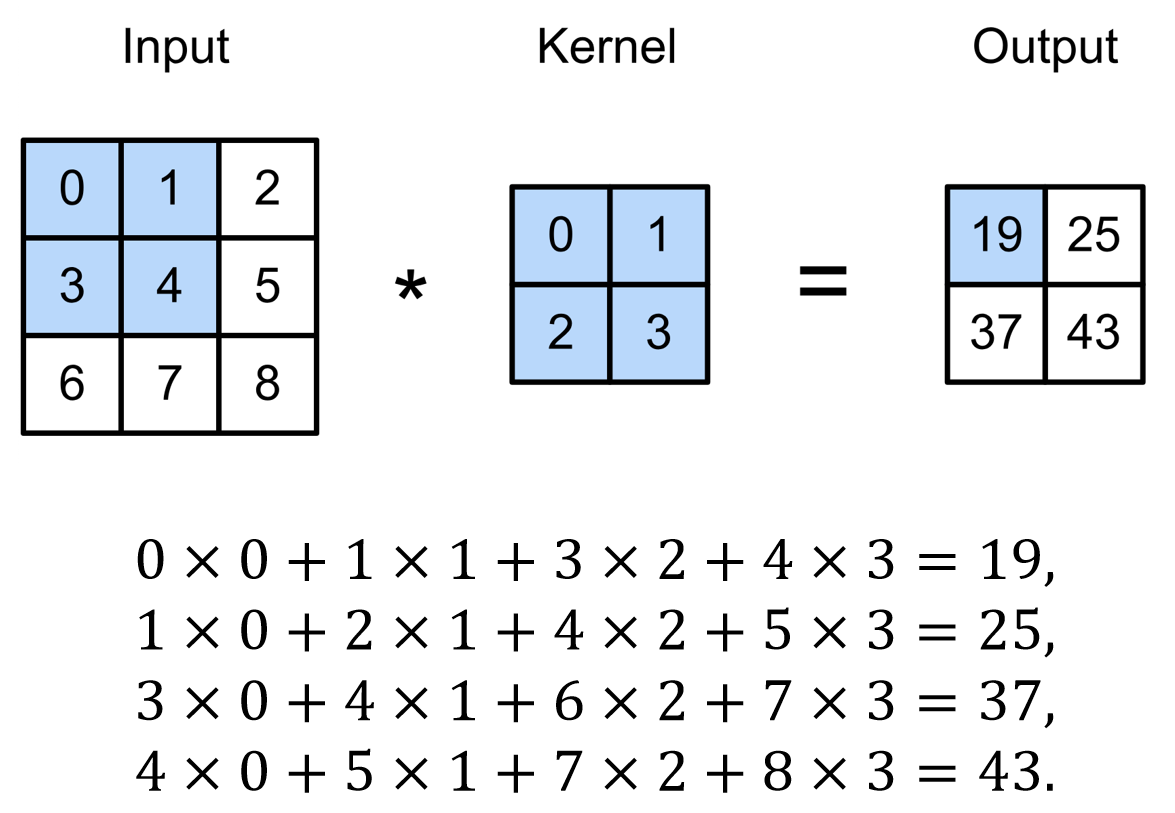

12.1.2.1二维交互相关

计算过程：

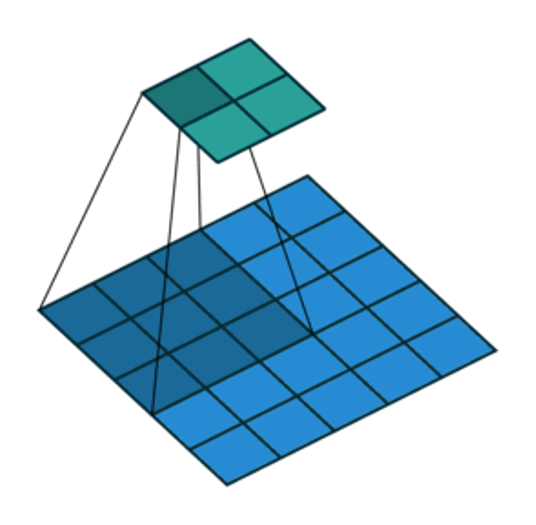

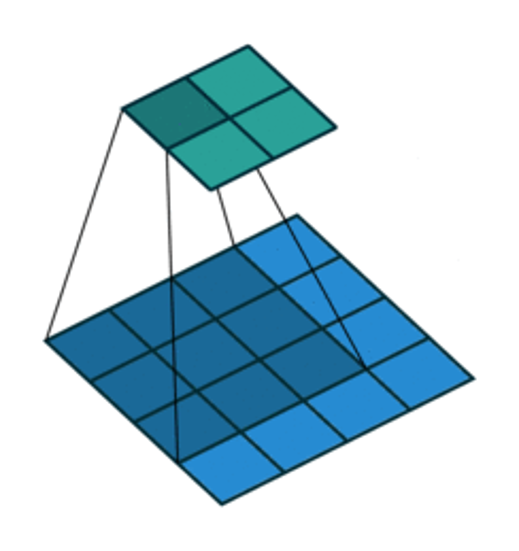

示意图：

• X:\(n_h×n_w\) 输入矩阵
• W:\(k_h×k_w\)核矩阵
• b:偏差标量
• Y:\(n_h-k_h+1\)×\(n_w-k_w+1\) 输出矩阵                                     W 和 b 是可学习的参数

e.g. 用于边缘检测、模糊、锐化等图像处理任务

12.1.2.2互相关与卷积

互相关是卷积操作的一种特殊情况，它不考虑卷积核的翻转。在卷积神经网络中，互相关操作通常用于提取特征。卷积操作则考虑卷积核的翻转，通常用于信号处理和图像处理中。

** 二维互相关 ** \(y_{i,j}=∑_{a=1}^{h}∑_{b=1}^{w}w_{a,b}x_{i+a,j+b}\)

** 二维卷积 ** \(y_{i,j}=∑_{a=1}^{h}∑_{b=1}^{w}w_{-a,-b}x_{i-a,j-b}\)

** 一维卷积 ** \(y_i=∑_{a=1}^{h}w_{a}x_{i+a}\)

** 三维卷积 ** \(y_{i,j,k}=∑_{a=1}^{h}∑_{b=1}^{w}∑_{c=1}^{d}w_{a,b,c}x_{i+a,j+b,k+c}\)

12.1.3填充和步幅

填充是指在输入数据的边缘添加额外的像素，以保持卷积操作后输出数据的尺寸不变。步幅是指卷积核在输入数据上移动的步长，较大的步幅可以减少输出数据的尺寸，从而降低模型的计算复杂度。

12.1.3.1填充

给定输入图像（32 x 32），应用5 x 5大小的 卷积核，第1层得到输出大小28 x 2，第7层得到输出大小4 x 4 ，更大的卷积核可以更快地减小输出 ，形状从\(n_h×n_w\)减少到\((n_h-k_h+1)\)×\((n_w-k_w+1)\)

填充： 在输入周围添加额外的行 / 列

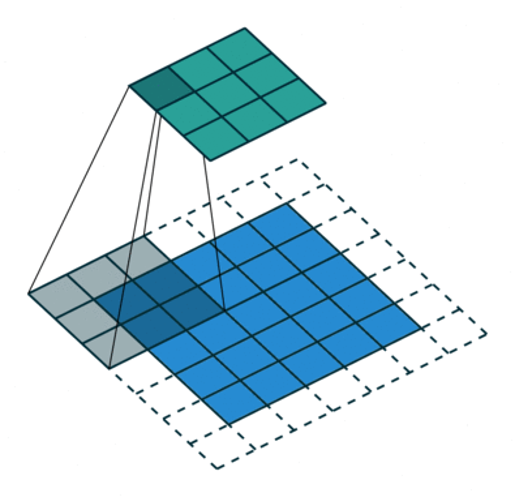

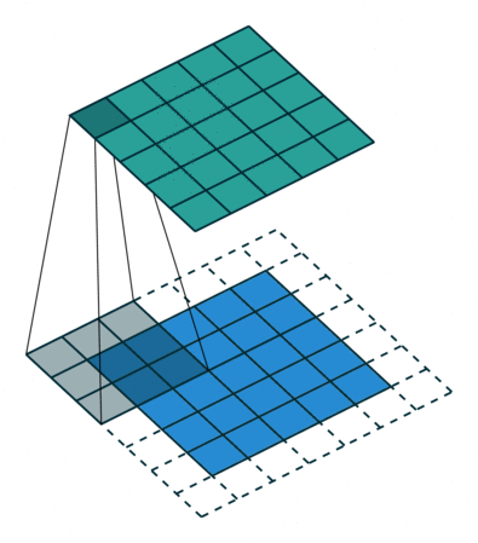

示意图:

填充 \(p_h\) 行和 \(p_w\) 列，则输出为：\((n_h-k_h+p_h+1)\)×\((n_w-k_w+p_w+1)\)

通常取\(p_h=k_h-1,p_w=k_w-1\)

• 当\(k_h\)为奇数 : 在上下两侧填充 \(p_h/2\)
• 当 \(k_h\) 为偶数 : 在上侧填充 ⌈\(p_h/2\)⌉,在下侧填充 ⌊\(p_h/2\)⌋

12.1.3.2步幅

填充降低的输出大小与层数线性相关,给定输入大小224224，在使用55卷积核的情况下，需要44层将输出降低到4*4,需要大量的计算

步幅是指行/列的滑动步长

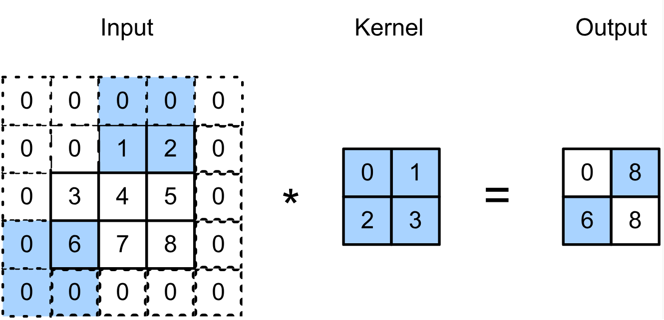

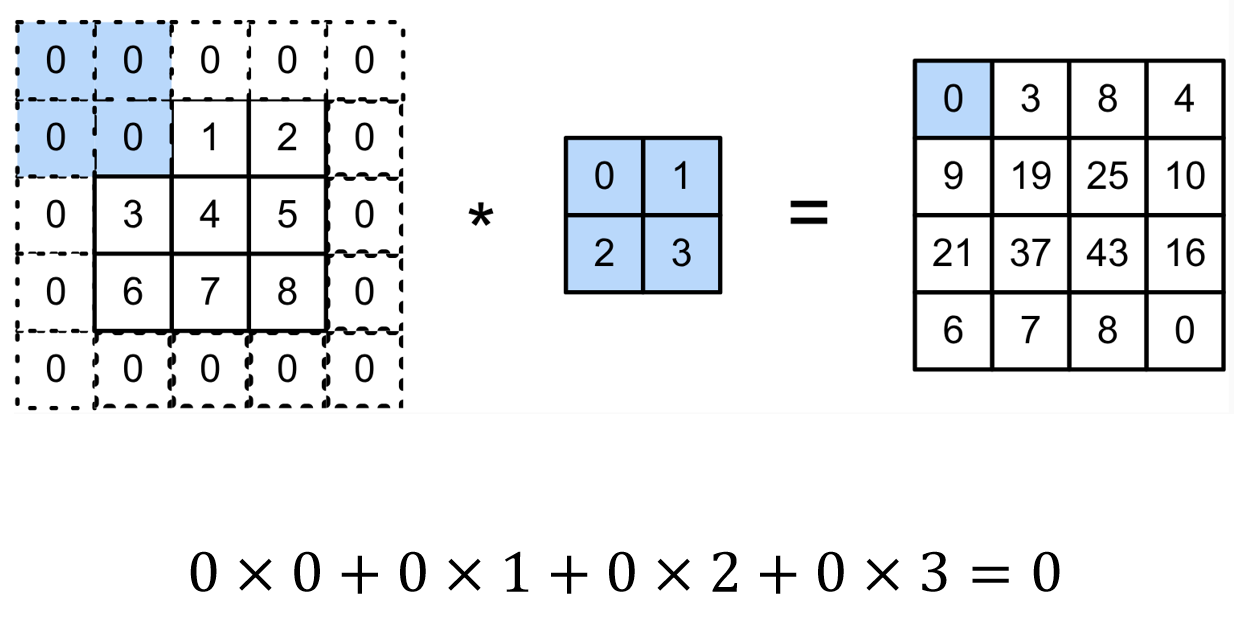

e.g.高度3 宽度2 的步幅

0×0+0×1+1×2+2×3=8

0×0+6×1+0×2+0×3=6

示意图：

1.给出高度 \(s_h\) 和宽度 \(s_w\) 的步幅，输出形状是 \(\left\lfloor\frac{n_h-k_h+p_h+s_n}{s_h}\right\rfloor×\left\lfloor\frac{n_w-k_w+p_w+s_w}{s_w}\right\rfloor\)

2.如果 \(p_h=k_h-1\)， \(p_w=k_w-1\)，则输出形状为 \(\left\lfloor\frac{n_h+s_h-1}{s_h}\right\rfloor×\left\lfloor\frac{n_w+s_w-1}{s_w}\right\rfloor\)

3.如果输入高度和宽度可以被步幅整除，则输出形状为 (\(n_h/s_h\))×(\(n_w/s_w\))

12.2多个输入和输出通道

彩色图像可能有 RGB 三个通道，转换为灰度会丢失信息。

每个通道都有一个卷积核，结果是所 有通道卷积结果的和。

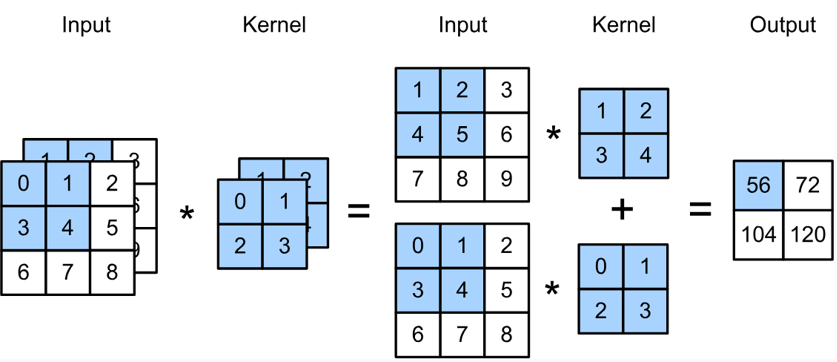

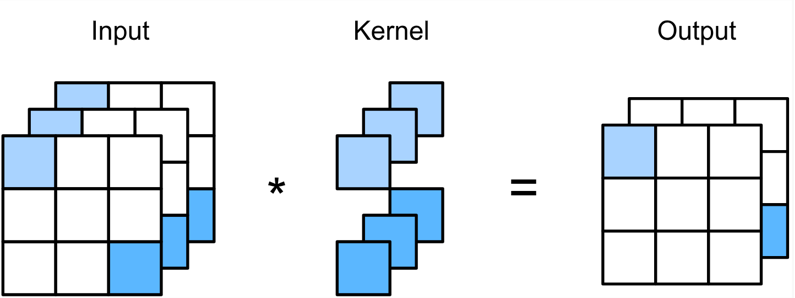

12.2.1多个输入通道

\(X:c_i\)×\(n_h\)×\(n_w\)输入

\(W:c_i\)×\(k_h\)×\(k_w\)卷积核

\(Y:m_h\)×\(m_w\)输出

\(Y = \sum_{i=1}^{c_i}W_i*X_i\)

Python

import torch
from d2l import torch as d2l
def corr2d_multi_in(X, K):
    return sum(d2l.corr2d(x, k) for x, k in zip(X, K))
X = torch.tensor([[[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]],
               [[1.0, 2.0, 3.0], [4.0, 5.0, 6.0], [7.0, 8.0, 9.0]]])
K = torch.tensor([[[0.0, 1.0], [2.0, 3.0]], [[1.0, 2.0], [3.0, 4.0]]])

corr2d_multi_in(X, K)

输出

tensor([[ 56.,  72.],
        [104., 120.]])

12.2.2多个输出通道

无论有多少输入通道，到目前为止我们只用到单输出通道，可以有多个3-D卷积核，每个核生成一个输出通道。

\(X:c_i\)×\(n_h\)×\(n_w\)输入

\(W:c_o\)×\(c_i\)×\(k_h\)×\(k_w\)卷积核

\(Y:c_o\)×\(m_h\)×\(m_w\)输出

\(Y = \sum_{i=1}^{c_o}W_i*X\)

每个输出通道可以识别特定模式，输入通道内核识别并组合输入中的模式。

Python

def corr2d_multi_in_out(X, K):
    return torch.stack([corr2d_multi_in(X, k) for k in K], 0)
K = torch.stack((K, K + 1, K + 2), 0)"""通过将核张量K与K+1（K中每个元素加 1）和K+2连接起来，构造了一个具有 3个输出通道的卷积核。"""
K.shape

输出

torch.Size([3, 2, 2, 2])

corr2d_multi_in_out(X, K)

输出

tensor([[[ 56.,  72.],
         [104., 120.]],

        [[ 76., 100.],
         [148., 172.]],

        [[ 96., 128.],
         [192., 224.]]])

12.3 1×1卷积层

\(k_h=k_w=1\)，它不识别空间模式，只是融合通道。

相当于具有输入 \(n_hn_w\)×\(c_i\) 和重量 \(c_o\)×\(c_i\) 的全连接层。

def corr2d_multi_in_out_1x1(X, K):
    c_i, h, w = X.shape
    c_o = K.shape[0]
    X = X.reshape((c_i, h * w))
    K = K.reshape((c_o, c_i))
    Y = torch.matmul(K, X)
    return Y.reshape((c_o, h, w))
    X = torch.normal(0, 1, (3, 3, 3))
    K = torch.normal(0, 1, (2, 3, 1, 1))
    Y1 = corr2d_multi_in_out_1x1(X, K)
    Y2 = corr2d_multi_in_out(X, K)
    assert float(torch.abs(Y1 - Y2).sum()) < 1e-6

12.4 2-D卷积

\(Y_{i,j} = \sum_{a=1}^{k_h}\sum_{b=1}^{k_w} W_{i,a,b} X_{i+a,j+b} + B_i\)

12.5 汇聚层

核心目的是对卷积提取的特征图进行降维。

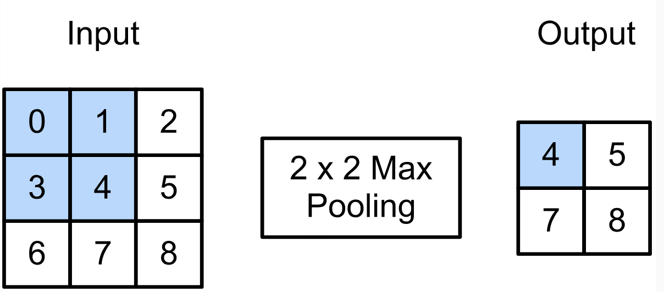

12.5.1 最大汇聚和平均汇聚

\((max(0,1,3,4)=4)\)

• 最大汇聚层：每个窗口中最强的模式信号
• 平均汇聚层：将最大汇聚层中的“最大”操作替换为“平均” ，窗口中的平均信号强度

Python

import torch
from torch import nn
from d2l import torch as d2l
def pool2d(X, pool_size, mode='max'):
    p_h, p_w = pool_size
    Y = torch.zeros((X.shape[0] - p_h + 1, X.shape[1] - p_w + 1))
    for i in range(Y.shape[0]):
        for j in range(Y.shape[1]):
            if mode == 'max':
                Y[i, j] = X[i: i + p_h, j: j + p_w].max()
            elif mode == 'avg':
                Y[i, j] = X[i: i + p_h, j: j + p_w].mean()
    return Y
X = torch.tensor([[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]])

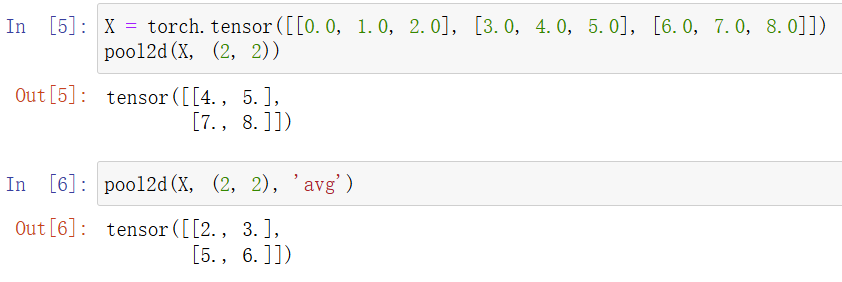

pool2d(X, (2, 2)) # 验证二维最大汇聚层的输出
pool2d(X, (2, 2), 'avg') # 验证二维平均汇聚层的输出

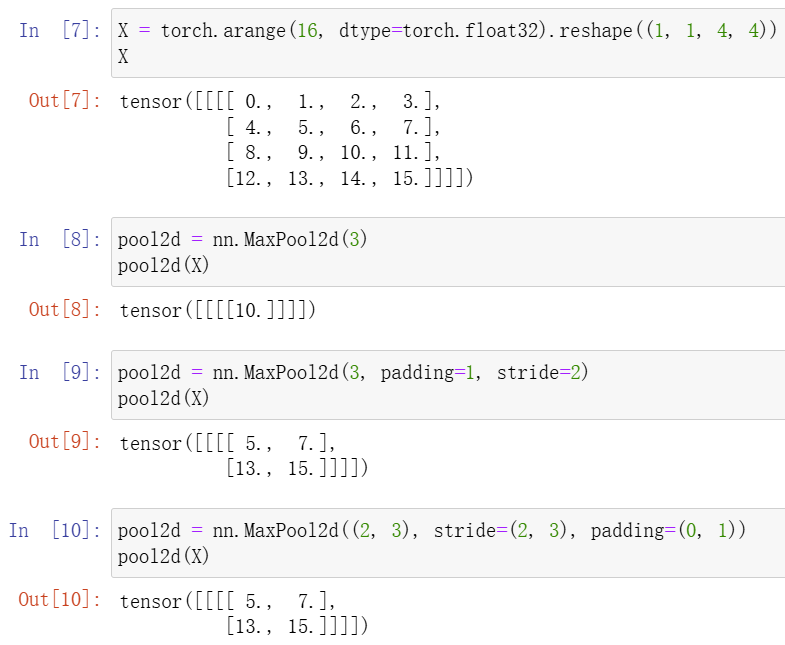

12.6 汇聚层的填充，步幅和多个通道

• 汇聚层与卷积层类似，都具有填充和步幅
• 没有可学习的参数

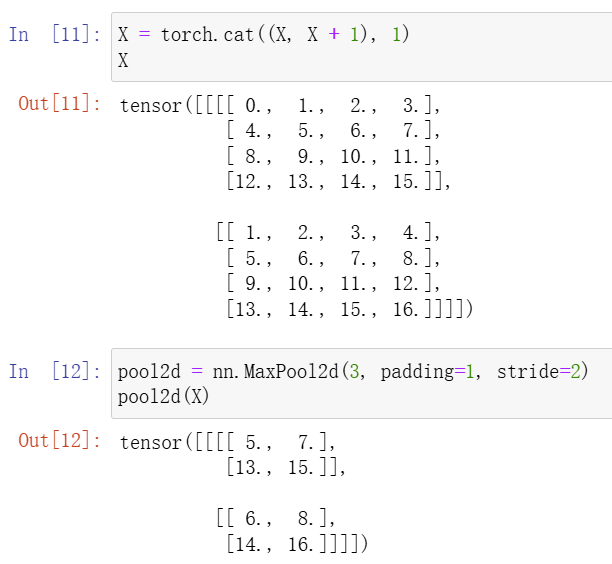

• 在每个输入通道应用汇聚层以获得相应的输出通道
• 输出通道数 = 输入通道数（汇聚层不会改变特征图的通道数量，只会在每个通道内部对空间维度进行降采样）

总结：

• 卷积层
  • 与稠密层相比，模型容量降低
  • 有效地检测空间模式
  • 计算复杂度高
  • 通过填充，步幅和通道控制输出形状
• 最大 / 平均汇聚层
  • 提供一定程度的平移不变性
